แก้ปัญหาการรบกวนระหว่างเสาอากาศด้วยโปรแกรมจำลอง Coupling ขั้นสูง

บนเรือรบ เครื่องบิน และระบบสื่อสารขั้นสูง มักมีเสาอากาศ เซนเซอร์ และอุปกรณ์อิเล็กทรอนิกส์จำนวนมากทำงานใกล้กัน แม้ว่าสิ่งนี้จะช่วยเพิ่มศักยภาพของระบบ แต่ก็สร้างความท้าทายที่มองไม่เห็นขึ้นมาคือ การรบกวนทางแม่เหล็กไฟฟ้า (Electromagnetic Coupling)

เมื่อสองระบบอยู่ใกล้กันเกินไป สัญญาณสามารถ “รั่วไหล” ได้ — ก่อให้เกิดการรบกวน สมรรถนะที่ลดลง หรือแม้กระทั่งความล้มเหลวของภารกิจ แต่เดิม การระบุและแก้ไขปัญหานี้ต้องอาศัย การสร้างต้นแบบราคาแพง การทดสอบภาคสนาม และการปรับแต่งแบบลองผิดลองถูก

Coupling Simulation Program ของเราสามารถแก้ปัญหานี้ได้ตั้งแต่ขั้นตอนออกแบบ — รวดเร็ว แม่นยำ และเห็นภาพชัดเจน


อะไรทำให้โปรแกรมนี้แตกต่าง

ไม่เหมือนกับซอฟต์แวร์ EM ทั่วไปหรือการคำนวณด้วยสเปรดชีต เครื่องมือนี้ถูกออกแบบมาโดยเฉพาะเพื่อการวิเคราะห์ EMC และ Coupling ของเสาอากาศ:

  • 📊 การกวาดย่านความถี่อัตโนมัติ — กระตุ้นแต่ละแหล่งกำเนิดในย่านที่ต้องการและเก็บผลลัพธ์
  • 🎯 Probe-Based Monitoring — กำหนดตำแหน่งผู้รับ (Victim) ที่ใดก็ได้ในพื้นที่ 3 มิติ
  • 🧩 SV Matrix Heatmaps — แสดงภาพการรบกวนระหว่างอุปกรณ์ส่งและรับทั้งหมดได้ทันที
  • ข้อมูลฟิลด์เชิงซ้อน (Complex Field Data) — ดึงทั้งค่าจริงและเชิงจินตภาพเพื่อการวิเคราะห์เชิงลึก
  • 📂 รายงาน CSV — สร้างผลลัพธ์ในรูปแบบไฟล์สำหรับการตรวจสอบ การทบทวน และการนำเสนอ
  • 🔄 การตั้งค่าที่ยืดหยุ่นและทำซ้ำได้ — รองรับหลายสถานการณ์การออกแบบด้วยการปรับขนาดกล่องอากาศ (Airbox), ความละเอียด (dx), และตำแหน่ง Probe

แผนภาพการทำงานของระบบ

flowchart TB
    A["แหล่งกำเนิด (Tx)<br>เสาอากาศ / อุปกรณ์ส่งสัญญาณ"]
    --> B["เครื่องมือจำลอง<br>(Airbox + PML + การกวาดย่านความถี่)"]
    B --> C["Probes (Rx / Victims)<br>ตรวจวัดฟิลด์ Ez/E"]
    C --> D["Coupling Matrix<br>ค่า dB ต่อคู่ Source-Probe"]
    D --> E["ผลลัพธ์<br>- Heatmap<br>- รายงาน CSV<br>- ข้อมูลตรวจสอบมาตรฐาน"]

อินเทอร์เฟซที่ใช้งานง่ายสำหรับวิศวกร

โปรแกรมของเรามีหน้าตาใช้งานที่เข้าใจง่าย:

  • เลือกย่านความถี่ (VLF, LF, HF, VHF, UHF)
  • โหลดไฟล์พิกัดอุปกรณ์
  • กำหนดความละเอียดของกริด (dx) และขนาดกล่องอากาศ
  • กดรันแล้วรับผลลัพธ์ได้ทันที

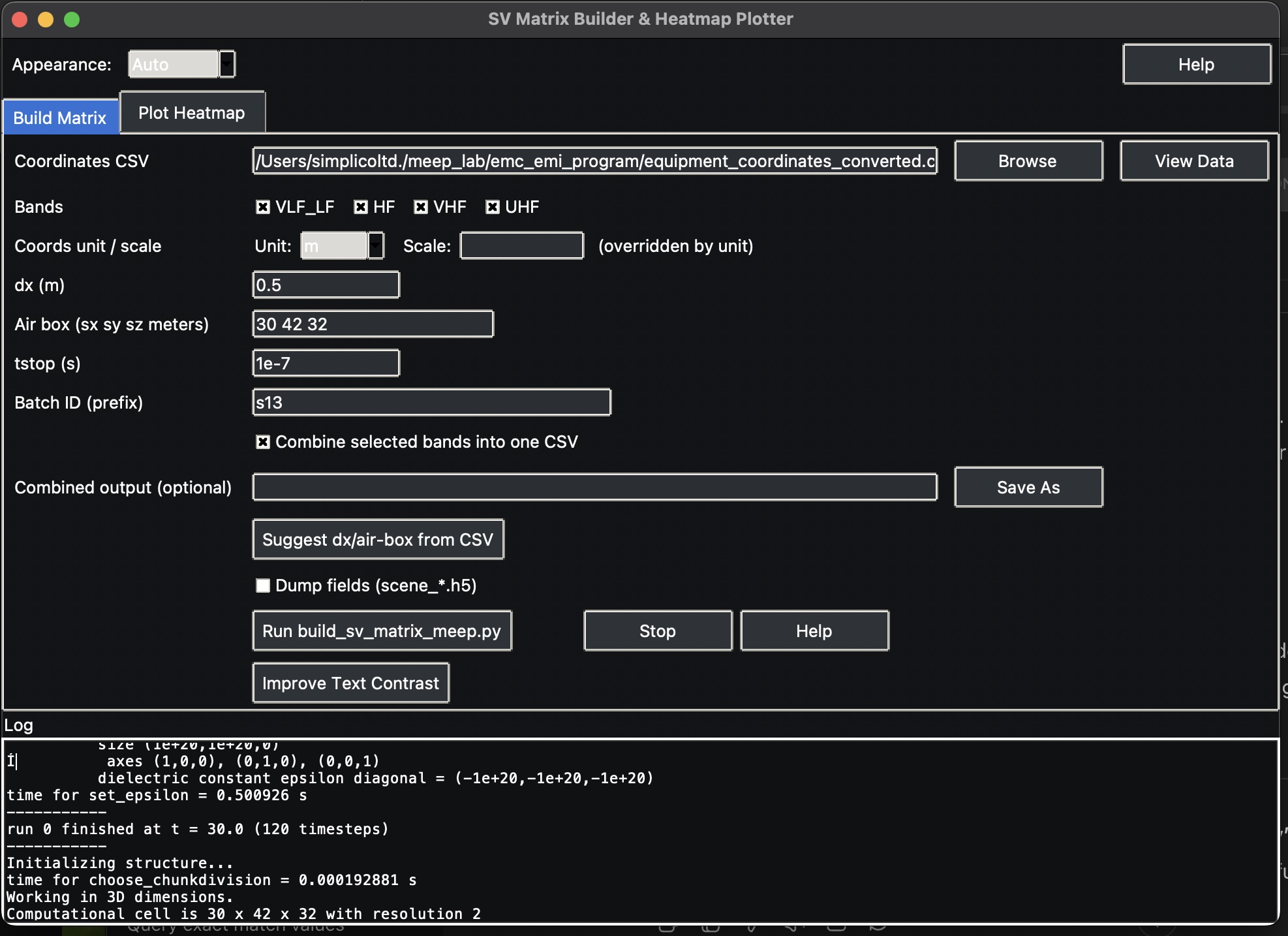

📸 ตัวอย่างแท็บ Build Matrix:


การแสดงผล Heatmap

เมื่อการจำลองเสร็จสิ้น โปรแกรมจะสร้าง SV Matrix Heatmaps อัตโนมัติเพื่อแสดงความแรงของ Coupling (เป็น dB) ระหว่างทุกแหล่งกำเนิดและ Victim

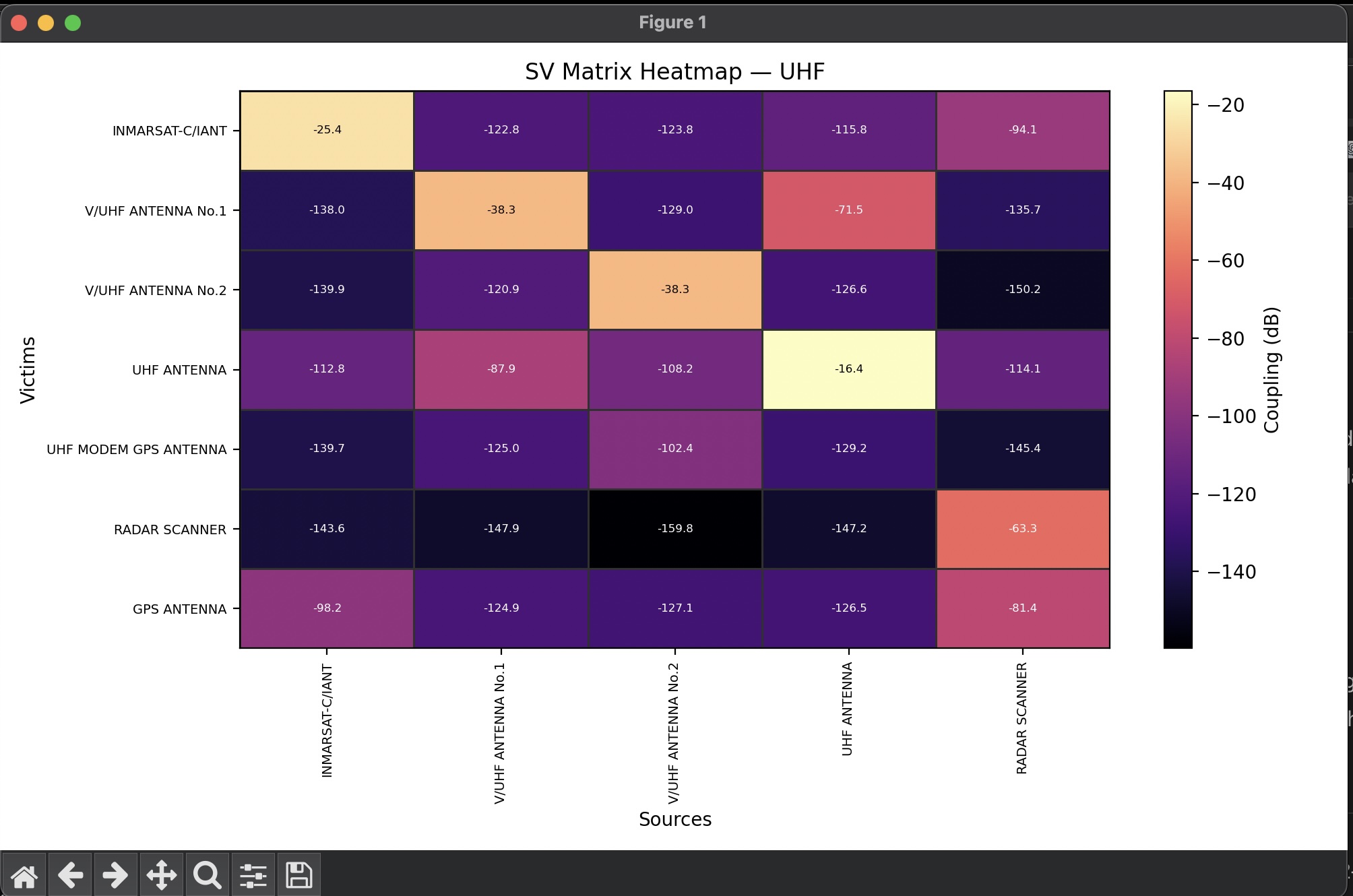

📸 ตัวอย่าง Heatmap ย่าน UHF:

  • ค่าในแนวทแยง (Diagonal) แสดง Self-Coupling (ปกติอยู่ใกล้ 0 ถึง +30 dB)
  • ค่า Off-diagonal แสดงเส้นทางการรบกวน (ค่าลบใน dB)
  • วิศวกรสามารถระบุจุดเสี่ยงได้ทันที เช่น –16.4 dB ระหว่างเสาอากาศ UHF

การประมวลผลภายหลังที่ยืดหยุ่น

แท็บ Plot Heatmap ช่วยให้วิศวกรสามารถ:

  • ปรับขนาดรูปและโทนสี
  • ใส่คำอธิบายค่า
  • กำหนดเกณฑ์การทดสอบตามมาตรฐาน (เช่น MIL-STD RE103)
  • ส่งออกภาพคุณภาพสูงสำหรับรายงาน

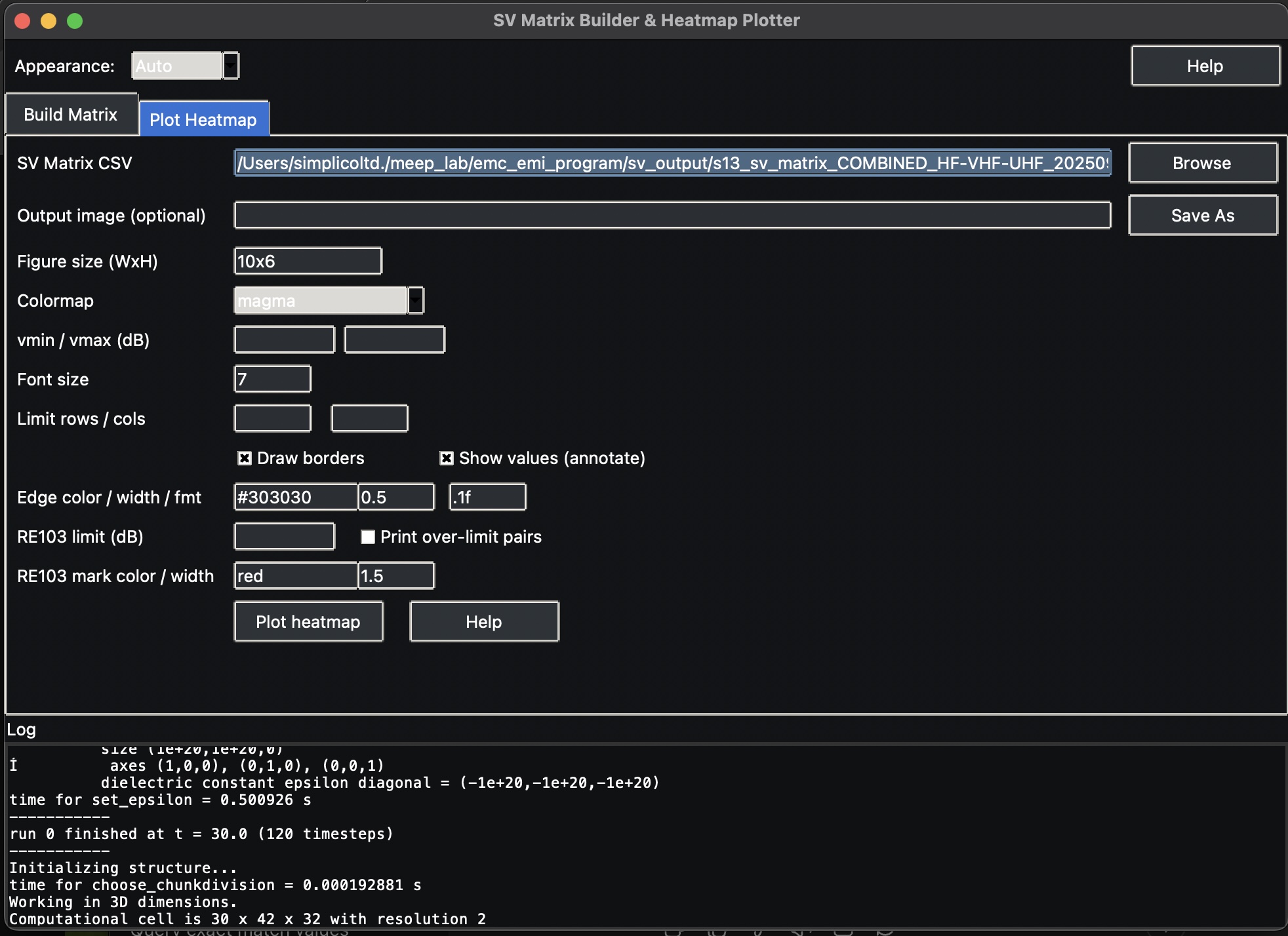

📸 ตัวอย่างแท็บ Plot Heatmap:


คุณค่าทางธุรกิจ

โปรแกรมนี้ไม่ได้มีประโยชน์เฉพาะกับวิศวกรเท่านั้น แต่ยังช่วยเพิ่มคุณค่าให้องค์กรในทุกระดับ:

  • ผู้จัดการโครงการ → มองเห็นความเสี่ยงชัดเจนก่อนใช้งานจริง
  • วิศวกรระบบ → ข้อมูลเชิงปฏิบัติสำหรับการตัดสินใจออกแบบ
  • ทีม Compliance → เอกสารรองรับสำหรับการรับรองมาตรฐาน
  • ผู้บริหาร → มั่นใจว่าโครงการจะไม่ล้มเหลวจากปัญหา EMC ในช่วงท้าย

ด้วยการให้ หลักฐานเชิงปริมาณและภาพที่เข้าใจง่าย โปรแกรมนี้ช่วยให้การสื่อสารระหว่างทีมออกแบบ ทีมตรวจสอบ และฝ่ายบริหารมีประสิทธิภาพมากขึ้น


สรุป: เห็นสิ่งที่มองไม่เห็น ตัดสินใจอย่างมั่นใจ

การรบกวนทางแม่เหล็กไฟฟ้าเป็น ความเสี่ยงที่เงียบงัน ในทุกระบบสมัยใหม่ หากไม่จัดการตั้งแต่ต้น อาจนำไปสู่การรบกวน ประสิทธิภาพที่ลดลง และต้นทุนการแก้ไขที่สูง

ด้วย Coupling Simulation Program คุณสามารถ:

  • เห็น เส้นทางการรบกวนที่ซ่อนอยู่
  • วัด ได้เป็นค่าปริมาณในหน่วย dB
  • ตัดสินใจ ว่าควรแก้ไขตรงไหนอย่างมั่นใจ

💡 ไม่ว่าจะเป็นเรือรบยุคใหม่ ระบบสื่อสารที่ทันสมัย หรือโครงการการบินและอวกาศ โปรแกรมนี้มอบ ความชัดเจนและความมั่นใจ ให้คุณได้เสมอ
